Карты и элементы на них

В системе доступно 3 вида карт:

• Yandex
• Google
• OSM

Так же на странице трекера не зависимо от карты будет отображаться трек движения ТС и информацию в выбранной точке.

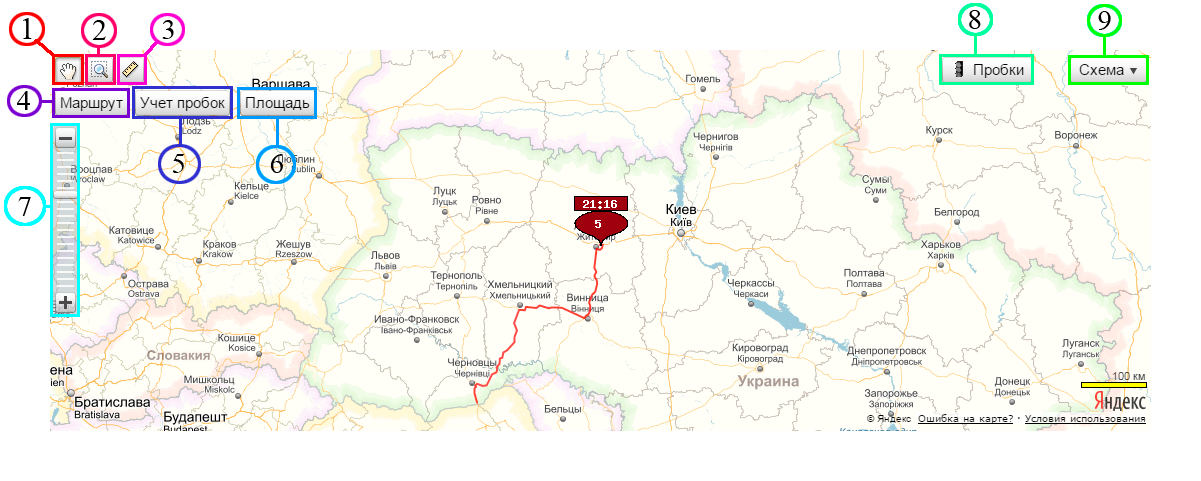

I. Карты Yandex

1. Переместить карту - позволяет зажам ЛКМ перемещать карту с помощью движения мыши;
2. Увеличить - позволяет увеличить выделенную мышью часть карты;
3. Измерение расстояний на карте - с помощью данного интсрумента можно поставить на карте две точки, расстояние между которыми вы хотите вычислить;
4. Маршрут - позволяет выстроить маршрут между двумя точками;
После указания двух точек появится инфрмационное окно "Информация о маршруте", содержащее в себе: "Длина маршрута", "Время в пути", "Начало движения", "Конец движения". Сслыка "Описание" позволяет получить подробный путь движения между указанными точками.
5. Учет пробок - активация данной кнопки позволяет учитывать пробки при построении маршрута описанного в пункете выше;
6. Площадь - позволяет вычислить площадь выделенного участка.
Для выделения площади необходимо ЛКМ выставить на карте точки углов вычесляемого многоугольника.

• Назад - вернуться назад к просмотру карты;
• Очистить - убрать выставленные точки с карты;
• Удалить последнюю - удаляет с карты последнюю выставленную точку;
• Расчитать - расчитывает площадь выделенной площади и выводит информацию в окне "Информация о площади";

7. Панель изменения масштаба карты
8. Пробки - позволяет показать на карте состояние по наличию пробок на дорогах;
9. Выбор типа карты Yandex:

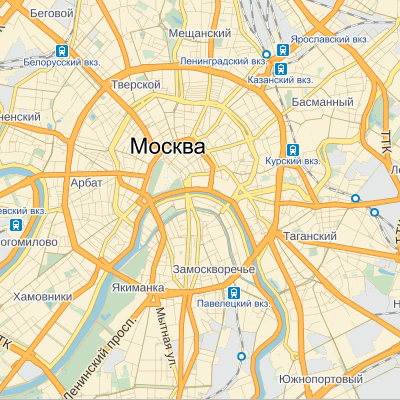

   • Схема

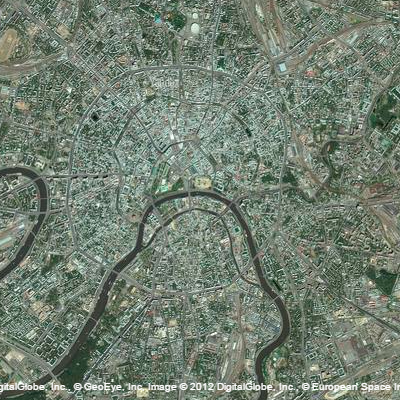

   • Спутник

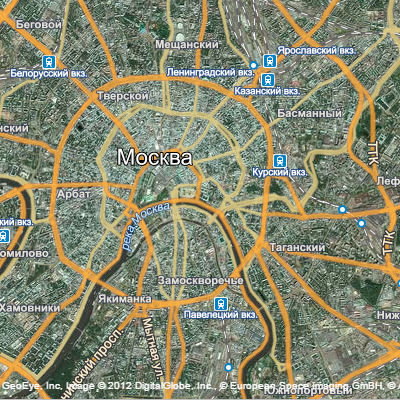

   • Гибрид

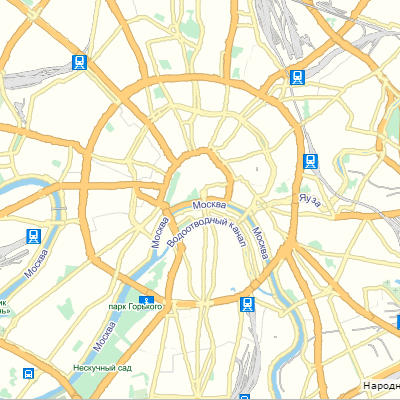

   • Народная карта

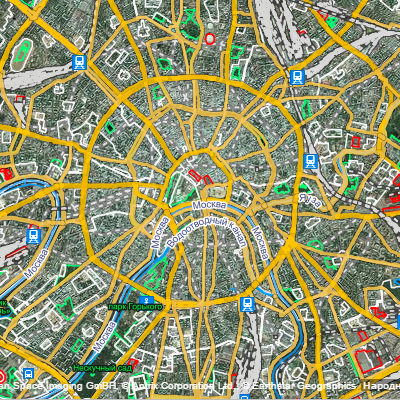

   • Народная карта + Спутник

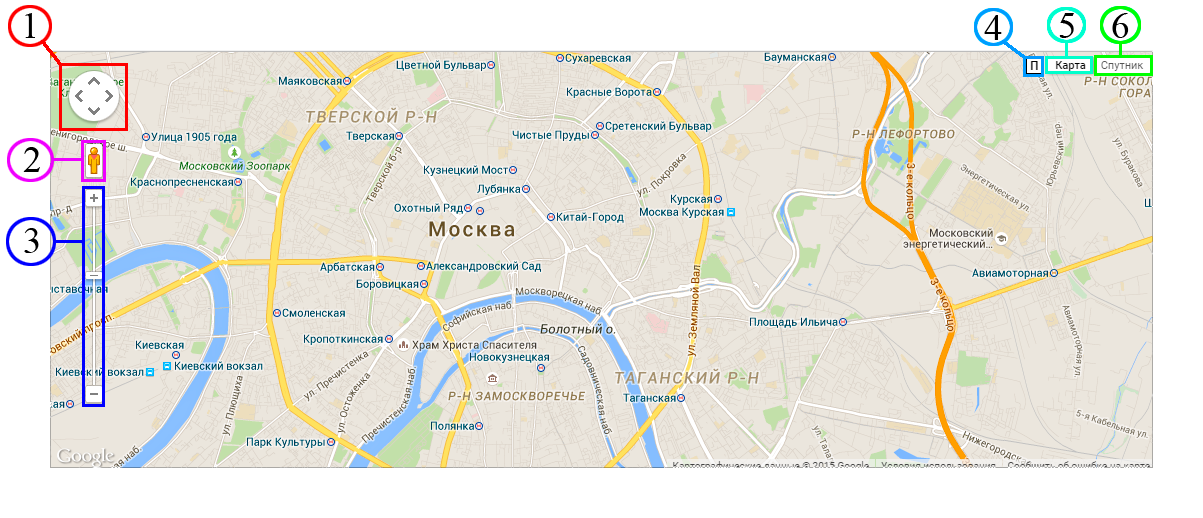

II. Карты Google

1. Указатели перемещения карты
2. Режим просмотра улиц
3. Панель изменения масштаба карты
4. П - позволяет вычислить площадь выделенного участка.
Для выделения площади необходимо ЛКМ выставить на карте точки углов вычесляемого многоугольника.

• Н - вернуться назад к просмотру карты;
• О - убрать выставленные точки с карты;
• У - удаляет с карты последнюю выставленную точку;
• Р - расчитывает площадь выделенной площади и выводит информацию в окне "Информация о площади";

5. Карта - показать карту с названиями объектов

В данном режиме отображения карты можно включить дополнительно режим "Рельеф", который покажет карту рельефа с названиями объектов

6. Спутник - показать спутниковую карту

В данном режиме отображения карты можно включить или отключить названия объектов

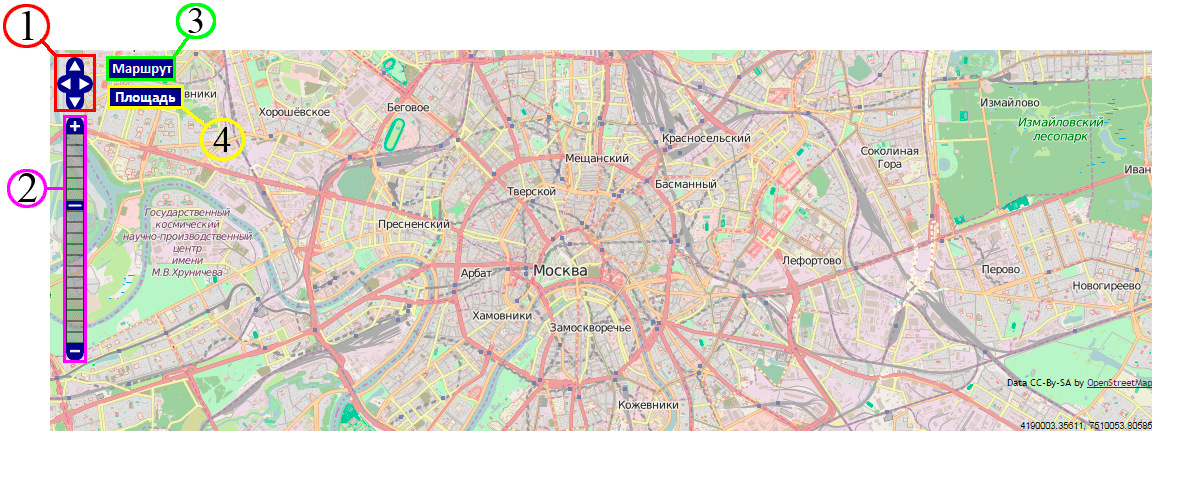

III. Карты OSM

1. Указатели перемещения карты
2. Панель изменения масштаба карты
3. Маршрут - позволяет выстроить маршрут между двумя точками
4. Площадь - позволяет вычислить площадь выделенного участка.
Для выделения площади необходимо ЛКМ выставить на карте точки углов вычесляемого многоугольника.

• Назад - вернуться назад к просмотру карты;
• Очистить - убрать выставленные точки с карты;
• Удалить - удаляет с карты последнюю выставленную точку;
• Расчитать - расчитывает площадь выделенной площади и выводит информацию в окне "Информация о площади";

Трэк на карте

Трек (красная ломаная на карте) строится на основании данных полученных от трекера. Проще говорят - это маршрут движения ТС за выбранный период. С помощью мыши (ЛКМ) можно перемещать "капельку" в любое место трека, при этом появится дополнительное окно "Информация в точке"

Описание элементов:

• - местоположение ТС по первым данным от трекера (Start);
• - местоположение ТС по последним данным от трекера (Finish);
• - направление движения ТС;
• - место стоянки ТС;
• - "капелька", указывающее местоположение ТС, которое двигается (над капелькой узкавается скорость ТС в км/ч);
• - "капелька", указывающее местоположение ТС, которое стоит (над капелькой указывается время стоянки ТС (в данном примере ТС стоит 9 часов 27 минут);
Более подробное описание видов "капелек" в "Виды маркеров".

Информаци в точке

Данное окно содержит информаци о выбранной точке трека:

• Дата
• Время
• Скорость - скорость перемещения ТС в даной точке;
• Аналог. 1 - показания полученные с 1-го аналогового входа устройства;
• Частот. 1 - показания полученные с 1-го частотного входа устройства;
• Частот. 2 - показания полученные со 2-го частотного входа устройства;
• Топливо 1 - объем топлива в баке по показаниям 1-го датчика уровня топлива;
• Топливо 2 - объем топлива в баке по показаниям 2-го датчика уровня топлива;
• Всего топлива - общий объем топлива в баке (баках);
• Высота - высота ТС на уровнем моря;
• Местоположение - адрес выбранной точки;
Если выбранная точка соответствует месту стоянки ТС, то "Информация в точке" будет дополнена информацие о продолжительности стоянки
